Bí Quyết Đo Điện Siêu Chuẩn Với Đồng Hồ Vạn Năng: Hướng Dẫn Từ A-Z Cho Mọi Nhà

Mô tả: Bạn loay hoay với mớ dây điện rối rắm tại nhà? Đừng lo! Bài viết này sẽ hướng dẫn chi tiết Cách đo đồng Hồ Vạn Năng, từ cơ bản đến nâng cao, giúp bạn tự tin kiểm tra và khắc phục sự cố điện. Thợ Miền Nam – Giải pháp điện chuyên nghiệp, nhanh chóng, uy tín cho mọi gia đình. Gọi ngay 0964.9999.60!

Bạn có bao giờ tự hỏi:

• “Ổ cắm này có điện không nhỉ?”
• “Tại sao thiết bị điện nhà mình lại không hoạt động?”
• “Liệu dây điện này có bị đứt ngầm không?”

Những câu hỏi này không còn là nỗi lo khi bạn nắm trong tay chiếc đồng hồ vạn năng và biết cách đo đồng hồ vạn năng chính xác. Đây là một thiết bị đa năng, không thể thiếu trong hộp đồ nghề của bất kỳ ai, từ thợ điện chuyên nghiệp đến người nội trợ đảm đang.

Nhưng…

• Bạn mới làm quen với đồng hồ vạn năng và cảm thấy bối rối trước hàng loạt nút vặn, thang đo?
• Bạn lo sợ đo sai có thể làm hỏng thiết bị hoặc nguy hiểm cho bản thân?
• Bạn muốn tìm hiểu cách đo điện bằng đồng hồ vạn năng một cách bài bản, dễ hiểu, áp dụng được ngay tại nhà?

Thấu hiểu những trăn trở đó, Thợ Miền Nam, với đội ngũ chuyên gia kỹ thuật điện dày dặn kinh nghiệm, sẽ đồng hành cùng bạn trong bài viết này. Chúng tôi sẽ chia sẻ bí quyết đo điện siêu chuẩn với đồng hồ vạn năng, giúp bạn:

• Nắm vững nguyên tắc hoạt động và các chức năng cơ bản của đồng hồ vạn năng.
• Thực hành thành thạo cách đo điện áp, dòng điện, điện trở, thông mạch… trên cả đồng hồ kim và đồng hồ điện tử.
• Tránh những sai lầm thường gặp khi sử dụng đồng hồ vạn năng, đảm bảo an toàn và hiệu quả.
• Ứng dụng kiến thức vào việc kiểm tra, sửa chữa điện gia đình một cách tự tin.

Hãy cùng Thợ Miền Nam khám phá thế giới đo điện đầy thú vị và hữu ích ngay bây giờ!

Đồng Hồ Vạn Năng Là Gì Và Tại Sao Bạn Cần Biết Cách Đo?

Đồng hồ vạn năng (VOM – Volt-Ohm-Milliampere), hay còn gọi là multimeter, là một thiết bị đo điện tử đa năng, “trợ thủ đắc lực” của mọi kỹ thuật viên điện. Với khả năng đo lường nhiều đại lượng điện khác nhau như:

• Điện áp (V – Volt): Đo hiệu điện thế giữa hai điểm trong mạch điện.
• Dòng điện (A – Ampere): Đo cường độ dòng điện chạy qua mạch.
• Điện trở (Ω – Ohm): Đo khả năng cản trở dòng điện của vật liệu.
• Thông mạch: Kiểm tra tính liên tục của mạch điện, phát hiện đứt dây, hở mạch.
• Kiểm tra diode, transistor: Đo và kiểm tra hoạt động của các linh kiện bán dẫn.

Đồng hồ vạn năng và các phụ kiện đo cơ bản

Vì sao bạn cần biết cách đo đồng hồ vạn năng?

• An toàn điện: Phát hiện sớm các sự cố rò rỉ điện, chập cháy, bảo vệ bạn và gia đình.
• Tiết kiệm chi phí: Tự kiểm tra, sửa chữa các thiết bị điện đơn giản tại nhà, tránh gọi thợ khi không cần thiết.
• Nâng cao kiến thức: Hiểu rõ hơn về điện, tự tin hơn khi sử dụng các thiết bị điện.
• Hỗ trợ công việc: Nếu bạn là kỹ thuật viên, thợ điện, việc thành thạo cách đo đồng hồ vạn năng là yêu cầu bắt buộc.

Phân Loại Đồng Hồ Vạn Năng: Kim (Analog) và Điện Tử (Digital)

Trên thị trường hiện nay có hai loại đồng hồ vạn năng phổ biến:

1. Đồng hồ vạn năng kim (Analog Multimeter):

• Ưu điểm: Giá thành rẻ, dễ sử dụng, trực quan, không cần pin (một số model).
• Nhược điểm: Độ chính xác không cao bằng đồng hồ điện tử, khó đọc kết quả chính xác, dễ bị ảnh hưởng bởi yếu tố bên ngoài.
• Nguyên lý hoạt động: Dựa trên chuyển động của kim chỉ thị trên thang đo.

2. Đồng hồ vạn năng điện tử (Digital Multimeter – DMM):

• Ưu điểm: Độ chính xác cao, hiển thị số rõ ràng, nhiều tính năng đo lường hơn (đo tụ điện, tần số, nhiệt độ…), dễ sử dụng.
• Nhược điểm: Giá thành cao hơn đồng hồ kim, cần pin hoạt động.
• Nguyên lý hoạt động: Sử dụng mạch điện tử để xử lý và hiển thị kết quả đo trên màn hình LCD.

Đồng hồ vạn năng kim và đồng hồ vạn năng điện tử, hai loại phổ biến trên thị trường

Lời khuyên từ Thợ Miền Nam:

• Đối với người mới bắt đầu: Nên chọn đồng hồ vạn năng điện tử vì dễ sử dụng, đọc kết quả nhanh chóng và chính xác.
• Đối với thợ điện chuyên nghiệp: Cả hai loại đều cần thiết, tùy thuộc vào mục đích sử dụng cụ thể.

Hướng Dẫn Chi Tiết Cách Đo Đồng Hồ Vạn Năng Điện Tử (Digital Multimeter)

1. Cách Đo Dòng Điện (Ampe – A)

Bước 1: Chuẩn bị đồng hồ:

• Chọn thang đo:
  • Đo dòng điện xoay chiều (AC): Xoay núm vặn đến thang đo A~ (hoặc AC A).
  • Đo dòng điện một chiều (DC): Xoay núm vặn đến thang đo A- (hoặc DC A).
• Chọn cổng cắm que đo:
  • Que đen: Luôn cắm vào cổng COM (Common – cổng chung).
  • Que đỏ:
    • Đo dòng lớn (cỡ Ampe): Cắm vào cổng 20A (hoặc 10A).
    • Đo dòng nhỏ (cỡ miliAmpe): Cắm vào cổng mA.

Bước 2: Kết nối mạch điện:

• Tắt nguồn điện của mạch cần đo.
• Mắc nối tiếp đồng hồ vạn năng vào mạch điện:
  • Que đỏ (dương +): Kết nối vào cực dương (+) của nguồn hoặc điểm đầu mạch.
  • Que đen (âm -): Kết nối vào cực âm (-) của nguồn hoặc điểm cuối mạch.

Bước 3: Thực hiện đo:

• Bật nguồn điện cho mạch.
• Đọc kết quả hiển thị trên màn hình LCD.

Lưu ý quan trọng khi đo dòng điện:

• Luôn mắc nối tiếp đồng hồ vào mạch.
• Chọn thang đo phù hợp với dòng điện dự kiến (nếu không biết, chọn thang đo lớn nhất rồi giảm dần).
• Không đo dòng điện khi mạch đang có điện áp cao vượt quá khả năng đo của đồng hồ.
• Cẩn thận khi đo dòng điện xoay chiều ở điện lưới dân dụng (220V), cần đảm bảo an toàn tuyệt đối.

2. Cách Đo Điện Áp (Volt – V)

Bước 1: Chuẩn bị đồng hồ:

• Chọn thang đo:
  • Đo điện áp xoay chiều (AC): Xoay núm vặn đến thang đo V~ (hoặc AC V).
  • Đo điện áp một chiều (DC): Xoay núm vặn đến thang đo V- (hoặc DC V).
• Chọn cổng cắm que đo:
  • Que đen: Luôn cắm vào cổng COM.
  • Que đỏ: Cắm vào cổng V/Ω (hoặc INPUT).

Bước 2: Kết nối mạch điện:

• Mắc song song đồng hồ vạn năng vào hai điểm cần đo điện áp:
  • Que đỏ (dương +): Kết nối vào điểm có điện thế cao hơn.
  • Que đen (âm -): Kết nối vào điểm có điện thế thấp hơn (đối với điện áp DC). Đối với điện áp AC, không cần quan tâm cực tính.

Bước 3: Thực hiện đo:

• Đọc kết quả hiển thị trên màn hình LCD.

Lưu ý quan trọng khi đo điện áp:

• Luôn mắc song song đồng hồ vào mạch.
• Chọn thang đo cao hơn điện áp dự kiến (nếu không biết, chọn thang đo lớn nhất rồi giảm dần).
• Cẩn thận khi đo điện áp cao, đặc biệt là điện lưới dân dụng (220V), cần đảm bảo an toàn tuyệt đối.
• Không đo điện áp khi đang ở thang đo dòng điện hoặc điện trở, có thể làm hỏng đồng hồ.

3. Cách Đo Điện Trở (Ohm – Ω)

Bước 1: Chuẩn bị đồng hồ:

• Chọn thang đo: Xoay núm vặn đến thang đo Ω (Ohm).
• Chọn cổng cắm que đo:
  • Que đen: Luôn cắm vào cổng COM.
  • Que đỏ: Cắm vào cổng V/Ω.

Bước 2: Kết nối điện trở:

• Tắt nguồn điện khỏi mạch chứa điện trở cần đo. Tuyệt đối không đo điện trở khi mạch đang có điện!
• Kết nối hai que đo vào hai đầu điện trở (không phân biệt cực tính).

Bước 3: Thực hiện đo:

• Đọc kết quả hiển thị trên màn hình LCD.

Lưu ý quan trọng khi đo điện trở:

• Luôn tắt nguồn điện trước khi đo điện trở.
• Chọn thang đo phù hợp với giá trị điện trở dự kiến (nếu không biết, chọn thang đo lớn nhất rồi giảm dần).
• Không chạm tay vào phần kim loại của que đo và chân điện trở khi đo điện trở lớn, có thể làm sai lệch kết quả.

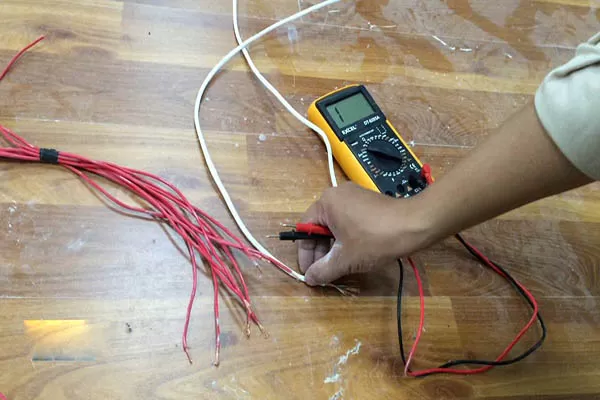

4. Cách Đo Thông Mạch (Continuity Test)

Bước 1: Chuẩn bị đồng hồ:

• Chọn thang đo: Xoay núm vặn đến thang đo thông mạch/diode (thường có biểu tượng hình diode hoặc sóng âm thanh).
• Chọn cổng cắm que đo:
  • Que đen: Luôn cắm vào cổng COM.
  • Que đỏ: Cắm vào cổng V/Ω.

Bước 2: Kiểm tra mạch:

• Tắt nguồn điện khỏi mạch cần kiểm tra.
• Chạm hai que đo vào hai điểm cần kiểm tra thông mạch (ví dụ: hai đầu dây điện, hai điểm trên mạch in).

Bước 3: Đọc kết quả:

• Nếu đồng hồ phát ra tiếng “bíp” và hiển thị giá trị gần 0Ω: Mạch thông mạch (liên tục).
• Nếu đồng hồ không phát ra tiếng “bíp” và hiển thị giá trị “OL” (Over Load) hoặc 1: Mạch bị hở (không liên tục).

Đồng hồ vạn năng đo thông mạch và kiểm tra diode

5. Cách Kiểm Tra Diode (Diode Test)

Bước 1: Chuẩn bị đồng hồ:

• Chọn thang đo: Xoay núm vặn đến thang đo thông mạch/diode.
• Chọn cổng cắm que đo:
  • Que đen: Luôn cắm vào cổng COM.
  • Que đỏ: Cắm vào cổng V/Ω.

Bước 2: Kết nối diode:

• Xác định cực tính diode:
  • Anode (A – cực dương): Chân dài hơn hoặc có vạch màu.
  • Cathode (K – cực âm): Chân ngắn hơn hoặc không có vạch màu.
• Đo thuận chiều:
  • Que đỏ (dương +): Kết nối vào Anode (A).
  • Que đen (âm -): Kết nối vào Cathode (K).
• Đo ngược chiều:
  • Que đỏ (dương +): Kết nối vào Cathode (K).
  • Que đen (âm -): Kết nối vào Anode (A).

Bước 3: Đọc kết quả:

• Đo thuận chiều: Đồng hồ hiển thị giá trị điện áp rơi trên diode (thường khoảng 0.6 – 0.7V đối với diode silicon, 0.2 – 0.3V đối với diode germanium).
• Đo ngược chiều: Đồng hồ hiển thị giá trị “OL” (Over Load) hoặc 1.
• Nếu cả hai chiều đều hiển thị “OL” hoặc 1: Diode bị hỏng (đứt).
• Nếu cả hai chiều đều hiển thị giá trị điện áp rơi thấp: Diode bị chập.

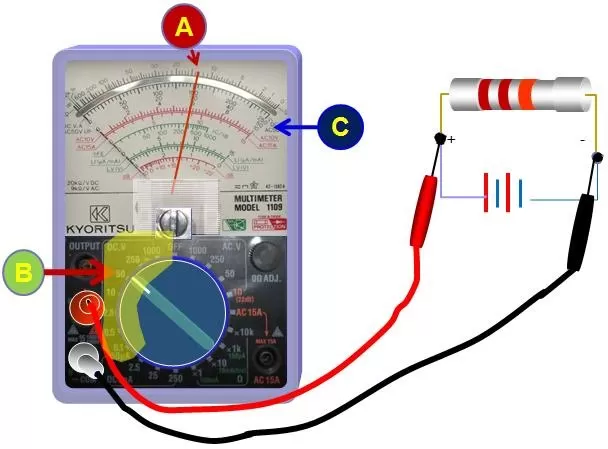

Hướng Dẫn Cách Đọc Đồng Hồ Vạn Năng Kim (Analog Multimeter)

Cách đọc đồng hồ vạn năng kim phức tạp hơn so với đồng hồ điện tử, đòi hỏi bạn cần hiểu rõ về thang đo và cách tính toán.

Nguyên tắc đọc:

• Xác định thang đo bạn đang sử dụng (ví dụ: DCV, ACV, DCA, Ω…).
• Xác định cung chia độ tương ứng trên mặt đồng hồ (thường có nhiều cung chia độ khác nhau).
• Đọc giá trị kim chỉ trên cung chia độ.
• Nhân giá trị đọc được với hệ số nhân của thang đo (nếu có).

Ví dụ:

• Bạn đo điện áp DC và chọn thang đo DCV 10V.
• Kim chỉ vào vạch số 5 trên cung chia độ DCV 10V.
• Giá trị đo được là 5V (5 x 1).

Bảng tham khảo cách đọc đồng hồ vạn năng kim (tham khảo từ bài viết gốc):

Lời khuyên từ Thợ Miền Nam: Để đọc đồng hồ vạn năng kim chính xác, bạn cần thực hành thường xuyên và nắm vững bảng quy đổi thang đo.

Những Sai Lầm Cần Tránh Khi Sử Dụng Đồng Hồ Vạn Năng (Và Lời Khuyên Từ Chuyên Gia Thợ Miền Nam)

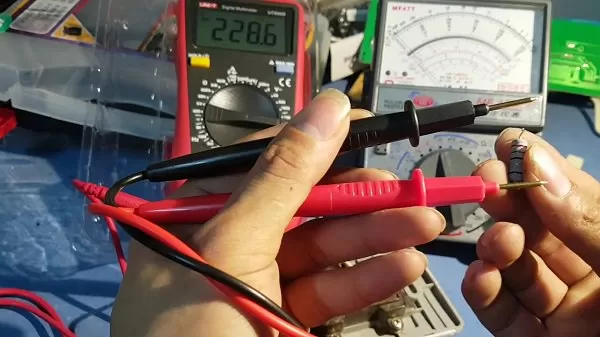

Những sai lầm thường gặp khi dùng đồng hồ vạn năng

1. Chọn sai thang đo: Hậu quả: Đồng hồ báo sai, thậm chí hỏng hóc. Lời khuyên: Luôn chọn thang đo cao hơn giá trị dự kiến, sau đó giảm dần nếu cần.
2. Đo điện áp ở thang đo điện trở: Hậu quả: Cháy, hỏng đồng hồ ngay lập tức. Lời khuyên: Kiểm tra kỹ thang đo trước khi đo.
3. Sử dụng sai mục đích (vượt quá cấp độ CAT): Hậu quả: Nguy hiểm cho người và thiết bị. Lời khuyên: Chọn đồng hồ có cấp độ CAT phù hợp với mục đích sử dụng (CAT II, CAT III, CAT IV).
4. Quên thay đổi ổ cắm đầu dò: Hậu quả: Cháy, hỏng đồng hồ. Lời khuyên: Kiểm tra và thay đổi vị trí que đo khi chuyển đổi chức năng đo.
5. Không xả tụ trước khi đo: Hậu quả: Phá hủy đồng hồ do quá áp. Lời khuyên: Luôn xả tụ trước khi đo tụ điện.
6. Đo tín hiệu từ biến áp xung, cuộn dây cao tần: Hậu quả: Hỏng đồng hồ do quá áp. Lời khuyên: Không đo trực tiếp các tín hiệu này.
7. Chuyển thang đo khi que đo đang có điện: Hậu quả: Tóe lửa, cháy, hỏng đồng hồ. Lời khuyên: Ngắt kết nối que đo khỏi mạch trước khi chuyển thang đo.

Thợ Miền Nam luôn đặt sự an toàn của bạn lên hàng đầu. Hãy tuân thủ đúng hướng dẫn và lưu ý khi sử dụng đồng hồ vạn năng.
